Excellent Quality & Prompt Response Photonics Assembly & Testing:
光纤夹具
Fiber 夹具
Fiber 夹具
Fiber 夹具
该夹具兼容SMF水平，垂直耦合以及FA水平，垂直耦合，一个夹具设计兼容日常芯片测试中的端面和光栅耦合场景。
气缸型FA夹具
Fiber 夹具
Fiber 夹具
气缸夹具为针对封装使用，该夹具具有稳定性高，在进行耦合点胶后使用气动松开FA避免FA产生位移。
精密位移台

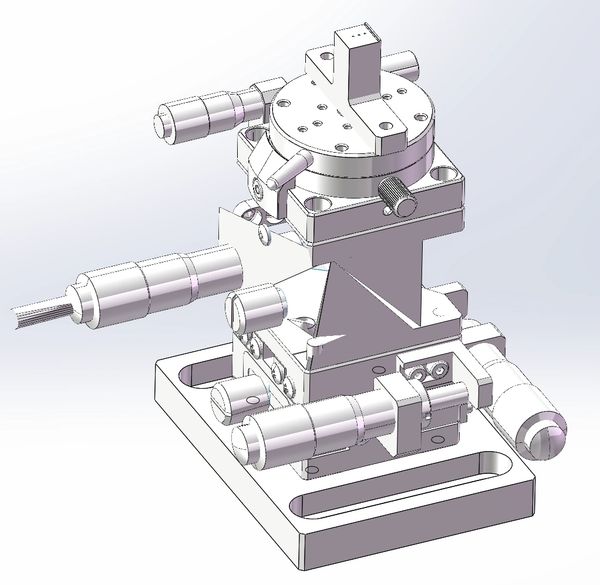

手动六轴位移台
手动六轴位移台
手动六轴位移台
手动位移台使用KOHZU高精度位移台以及0.5um高精度微分头。
XYZΘXΘYΘZ 六轴可调，XYZ行程：13mm，粗调10um，精调0.5um，ΘX，ΘY，ΘZ：6°；分辨率 0.02°
自动六轴位移台
手动六轴位移台
手动六轴位移台
自动位移台使用KOHZU高精度位移台及高分辨五相步进电机，具备高精度，低震动特性。
XYZΘXΘYΘZ 6轴光学位移台，XYZ形程20mm，ΘX,ΘZ轴转动±5°，ΘY轴转动±4.5°，超级高精度。XYZ重复精度实际测量平均值AVE. 0.2μm。ΘXΘYΘZ轴重复精度实际测量平均值AVE0.0018°。
运动控制器
手动六轴位移台
运动控制器
控制自动滑台精确位移，最大细分支持256，USB连接上位机，带配套软件，支持连续，点动以及位置索引三种模式运动。
观察系统
芯片观察系统
芯片观察系统
芯片观察系统
- 观察系统分为垂直方向和水平方向，镜筒采用0.7-4.5X变倍，光源为环形光源（可选配侧向同轴点光源）镜筒支架采用XYZ三轴调节，形程为30mm，支架可以改装为倾斜方向。
金相物镜
芯片观察系统
芯片观察系统
金相物镜加装在观察系统，提高系统的放大倍率，成像质量显著提高，选配倍率有2X(WD=33mm)，5X(WD=45mm)，10X(WD=33mm)，同时，对于有红外观察需求场景，可以提供红外镜头。
芯片吸附台
芯片放置台
芯片放置台
芯片放置台
- XY 可调13mm行程，Z行程4mm，10um精度，台面尺寸40mm*40mm，R轴旋转可调360° 。
- 芯片放置台可升级为带有温度控制台。
真空泵
芯片放置台
芯片放置台
真空泵用于吸附芯片，保证芯片在测试过程中稳定，由于环境的震动会导致光耦合的波动，这就需要真空泵具有低噪音，低震动的特性，NITTO真空泵具有3L/min流量，噪声<20dB
相机
可见光相机
短波红外相机
短波红外相机
- 用于光耦合观察芯片表面和Fiber角度调整
- 该相机支持角度测量，自动寻边，U盘存储，强反光抑制，是应用在芯片耦合的最佳之选。
短波红外相机
短波红外相机
短波红外相机
- 短波红外相机的应用已经从传统的SWIR相机扩展到VSWIR相机，这些新型相机能够同时接收可见光和短波红外光，进一步扩展了光通信的应用范围。
- 应用场景：测量光斑模场（替代传统的狭缝式光斑分析仪）；观察红外波段光耦合进入波导情况等。
- 接口：Camera Link Base
- 分辨率636 (H) × 508 (V)
- 传感器：FPA 636 × 508 | 25 µm | InGaAs
- 传感器类型：InGaAs
- 传感器尺寸：No standard size像元尺寸25 µm × 25 µm
- Lens mounts: (available)C-Mount
- 最大满帧帧率：100 fpsADC14 Bit缓存 (RAM)256 MByte
光学平台
阻尼光学平台
阻尼光学平台
阻尼光学平台
阻尼隔振平台利用固有频率低可以最大程度限制环境振动的影响
1. 固有频率：垂直方向和水平方向3~6Hz
2. 平面度：<0.02~0.05mm/m2
3. 尺寸：支持各种尺寸定制
气浮光学平台
阻尼光学平台
阻尼光学平台
气浮光学平台隔振效果相较阻尼平台有巨大提升
1. 固有频率：垂直方向和水平方向<1.5Hz
2. 标配静音无油空气压缩机
3. 平面度：<0.02~0.05mm/2
4. 尺寸：支持各种尺寸定制
